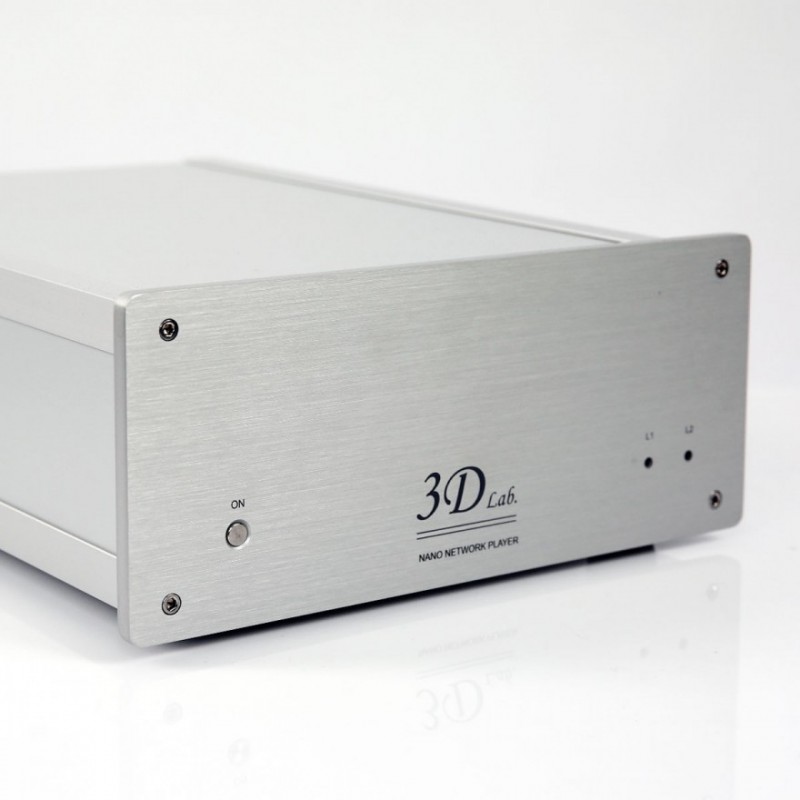

3D LAB NANO NETWORK PLAYER SONATA V5 lecteur reseau

Le lecteur NANO PLAYER SONATA reprend les bases, les fonctions, la connectique du NANO TRANSPORT SONATA auquel on a ajoué un DAC

Le NANO NETWORK PLAYER est équipé d’un convertisseur hautes performances 32-768 PCM et DSD en mode natif 4x. Un circuit de réduction de jitter et un reformatage des horloges procurent des performances exceptionnelles.

Le résultat obtenu est très supérieur aux meilleurs standards de lecteurs CD Le NANO NETWORK PLAYER SONATA est équipé de sorties audio analogiques asymétrique (CINCH). Ces lecteurs sont bien plus que des lecteurs réseaux classiques. Ils n’ont ni carte PC, ni alimentation à découpage. Ils sont donc non polluants. Ils procurent un son audiophile de haut niveau, surclassant jusqu’aux meilleures sources tous produits confondus.

De très nombreux lecteurs audio pour musique dématérialisée sont en générale des PC déguisés en lecteurs audio. Ils sont très polluants et ne peuvent en aucun cas être de bons lecteurs audio. Dans les lecteurs Nano il n'y a aucun élément pouvant provoquer une altération du signal. Ce TRANSPORT 32bits-768KHz & DSD 22.4 est ultra complet. AIRPLAY, il est comptatible AUDIRVANA, JRIVER, QOBUZ, TIDAL, SPOTIFY, ROON, HQPLAYER, SQUEZZEBOX, AIRPLAY, BLUETOOTH, Etc...

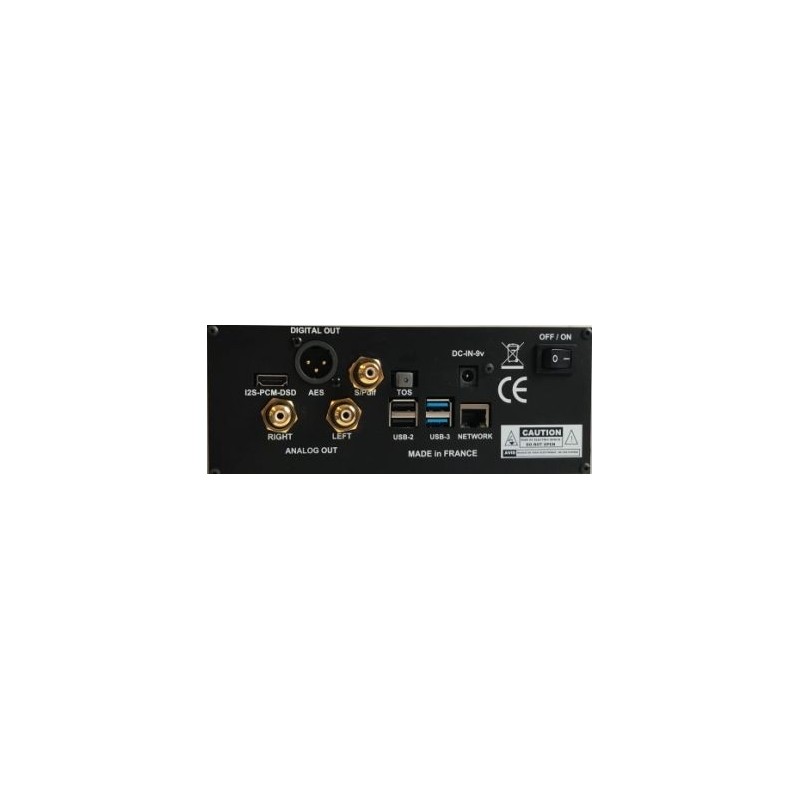

Equipé de 4 prises USB, 2 USB2 et 2 USB3. Il lit les clès USB, et disque dur, il peut donc être serveur audio.

Le débit réseaux en RJ45 passe à 1Gb.

Fichier son: PCM, WAV, DFF, DSF, AAC, FLAC, M4A, MP3, OGG, ALAC, WMA, AIFF, etc.....

Lecteur aux caractéristiques incroyables, il est doté d'une musicalité hors du commun, sans aucun doute un des meilleurs lecteurs au monde.

Ce ne sont en aucun des PC déguisés en lecteurs audio, juste un FPGA très puissant avec une alimentation linéaire. Un ordinateur est un excellent choix pour stocker des fichiers audio, c'est un piètre lecteur. Ce n'est en aucun cas un lecteur sans compromis. Dans les lecteurs NANO les signaux numériques sont entièrement reformatés et resynchronisés. Un puissant anti-jitter équipe les lecteurs Nano. Les caractéristiques sont aux normes professionnelles.

Les lecteurs Nano possèdent des caractéristiques sans compromis , ils peuvent être utilisés dans des systèmes multi-room, avec un ou plusieurs serveurs, une ou plusieurs commandes. Serveur : Les lecteurs Nano sont utilisables avec des serveurs informatiques, NAS, tablette, smartphone, PC, MAC, box, etc. Plusieurs serveurs peuvent être utilisés dans la même installation. Multiroom : les lecteurs Nano peuvent être utilisés en Multiroom, il est possible d'utiliser plusieurs lecteurs dans différentes pièces, tout en diffusant des fichiers audio propres à chaque pièce. Chaque lecteur peut être appelé avec un nom qui lui est propore. Ce qui simplfie les systèmes multi-room. Un outils puissant (page HTML) permet toute sortes de contrôle, dont la mise à jour directe du lecteur via le réseau.

Equipé d'une double horloge possédant un bruit de phase de -173dB ce lecteur possède des caractéristques hors du commun.

La gestion des flux sonore est réalise avec un FPGA très puissant. Un pico calculateur fait office de gestion des diverses applications, la fabrication du son est entierement mise en forme et décodé par le FPGA. Enfin l'alimentation de puissance est externe au boitier principale afin de limiter toute interférance de bruit. Une seconde alimentation à 2 circuits 3.3v et 5v est implantée dans le boitier principale au plus près des différents circuits afin de limiter le bruit au maximum.

Utilisation : les lecteurs réseaux Nano sont pilotés par tablette, smartphone, PC, Mac, etc. De nombres applications sont possibles. Le système étant complètement ouvert, les possibilités sont infinies. Le libre choix est donné à l'utilisateur. La partie soft est libre et évolutive : nombreuses solutions sur PC, MAC, GSM, TABLETTE (en iOS ou Android).

La technique

Le réglage de volume

Première mondiale sur un lecteur de réseaux, le  LEEDH PROCESSING

Ce TRANSPORT est désormais équipé du réglage de volume LEEDH PROCESSING, sur les sorties AES, TOS et S/Pdif.

Il est possible sur les NANO PLAYER, SONATA, PLAYER, et SIGNATURE d'effectuer un réglage de volume. En effet en passant par la page HTML du lecteur il est possible de mettre ce dernier en mode volume fixe ou variable. Sur le SIGNATURE il existe deux niveaux de mode fixe.

Le réglage de volume est un sujet très délicats, car il est destructeur de la qualité sonore aussi bien en analogique, que numérique. Le son parfait est un son à 100% du volume. mais en usage courant cela est impossible (surdité, voisinage, etc.). En atténuant un signal on provoque un tassement de la dynamique, une perte de précision, un taux de distorsion augmenté. Bref le son est dénaturé.

Dans la majorité des cas l'auditeur écoute à -40dB (0 étant le maximum, le volume se faisant généralement par atténuation). Le son est donc modifié. Le LEEDH PROCESSING est un algorithme qui  repousse la dégradation du signal et donc en usage normale ne provoque pas de modification du signal. Le résultat est spectaculaire, la musique garde sa dynamique et sa précision. Le son beaucoup plus naturel garde son originalité.

Dual Power

Afin d'obtenir le bruit le plus faible possible et d'éviter d'avoir du 230 volts dans le boitier principal, l'alimentation se fait en deux partie. Un premier boitier abaisse la tension à 9 volts. Une seconde alimentation très haute performance est dans le boitier principal. Le bruit global est donc réduit massivement.

ULNP: Ultra Low Noise Power Supply

L'alimentation des lecteurs fait appel à des circuits très hautes performances permettant d'obtenir des niveaux de bruits jamais atteints dans le monde de l'audio. Le bruit de l'alimentation est de 1µVRMS, et 0.8µVRMS sur les modèles Signature.

ULNC: Ultra Low Noise Clocking

Les horloges qui équipent les lecteurs de réseaux sont de très hautes technologies et permettent une précision hors du commun. Le bruit de phase sur les modèles Signature est de -173dB.

Super Synchronization

L'architecture FPGA permet une synchronisation parfaite des signaux numérique. Le bus I2S est parfaitement synchronisé. Le taux de jitter bat des records jamais atteints auparavant; il n'a jamais était aussi bas dans un lecteur de réseaux (voir ci-dessous: conclusions)

Super Short Design

Grâce à l'architecture FPGA le nombre d'étages et de circuits est réduit au maximum. Le FPGA remplit toutes les fonction de base, récepteur, émetteur, buffer, multiplexage, synchronisation, le bruit et le niveau de jitter s'en trouve drastiquement réduit. Un circuit remplace tout les circuits habituels.

Super Monitoring Flux

Afin d'obtenir le niveau de jitter le plus faible possible le FPGA asservit le nano-ordinateur qui fait office de pile IP. Les flux réseaux sont captés par ce nano-ordinateur sur les réseaux intranet et internet. Le flux audio est entièrement contrôlé et géré par le FPGA. En langage électronique le nano ordinateur est l'esclave, le FPGA le maître. Dans une architecture classique où le nano-ordinateur est maître (la quasi majorité des solutions disponibles sur le marché) le taux de jitter sur le bus I2S est de 1000 pico secondes. Grâce à cette technologie (SMF) innovante le taux s'écroule à 36 pico seconde, ce qui est colossal.

Conclusions :

Comparaison du taux de jitter sur bus I2S des différentes technologies utilisées en audio numérique. Mesures faites à base du MSO64 - 25GHz de Tektronix (moyenne jitter RMS sur plusieurs secondes) :

Un très bon lecteur de CD = 7.22 nanoseconde soit 7220 picoseconde

Un bon lecteur de réseaux = 1.40 nanoseconde soit 1400 picoseconde

Un très bon bus USB = 0.645 nanoseconde soit 645 picoseconde (Amanero)

Un très bon lecteur de réseaux = 0.63 nanoseconde soit 630 picoseconde (avec remise en forme et reclock du bus I2S)

Les lecteurs V2 3D Lab (Engineered) = 0.3 nanoseconde soit 300 picoseconde

Les lecteurs V3&4 3D Lab ( FPGA 3D-Lab) = 0.036 nanoseconde soit 36 picoseconde

                              Bruit Alimentation         Bruit Horloges   CHASSIS

                               FPGA & HORLOGE

SONATA                 1µVolt  & 1µVolt           -155dB/Hz          classique amortie

TRANSPORT         1µVolt  & 1µVolt            -169dB/Hz          classique amortie

SIGNATURE          1µVolt  & 0.8µVolt         -173dB/Hz          lourd amortie

                          DAC          VOLUME   CHASSIS

SONATA          AK4490       LEEDH       classique amortie

PLAYER          AK4490 **    LEEDH      classique amortie

SIGNATURE   AK4493 **    LEEDH      lourd amortie

** Super filtrage DAC sur PLAYER et SIGNATURE

Informations techniques
