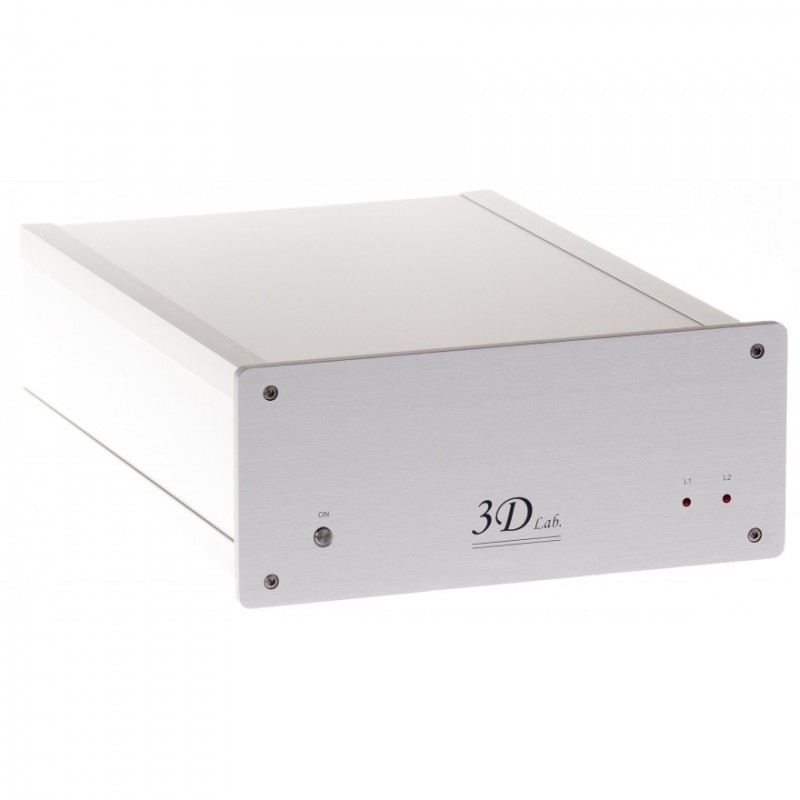

3D LAB NANO NETWORK TRANSPORT SONATA V5 transport reseau

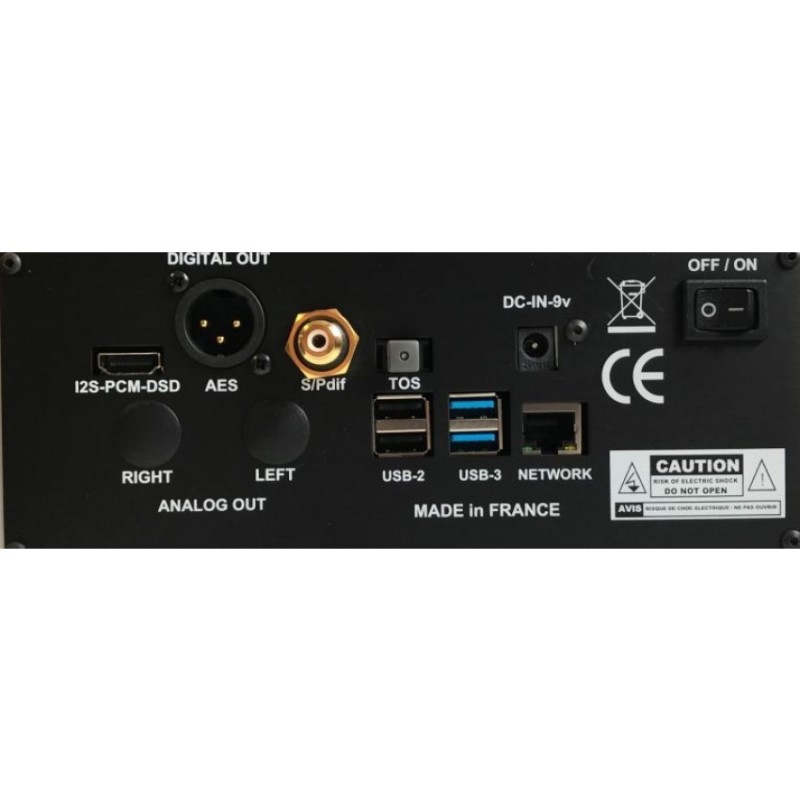

Le lecteur Transport SONATA V4  est un appareil sans compromis, de qualité professionnelle pouvant lire un grand nombre de formats audio standard et haute définition. Il est équipé en entrée d'une prise RG-45 pouvant être implémentée en Wifi avec un convertisseur RG45 - Wifi. Il est équipé en sorties d'une prise AES, une S/Pdif, une TOS-LINK, et d'une prise I2S (connecteur HDMI) permettant une sortie PCM en I2S natif 32-768 KHz ou DSD natif 22.4 MHz

Ce TRANSPORT 32bit-768KHz & DSD 8X, est ultra complet, lecteur de clès USB, prise USB pour disque dur externe, il est comptatible AUDIRVANA, JRIVER, QOBUZ, TIDAL, SPOTIFY, ROON, HQPLAYER, SQUEEZEBOX, AIRPLAY, BLUETOOTH, etc....

Fichiers son: PCM, WAV, DFF, DSF, AAC, FLAC, M4A, MP3, OGG, ALAC, WMA, AIFF, etc.....

Equipé de 4 prises USB, 2 USB2 et 2 USB3. Il lit les clès USB, et disque dur, il peut donc être serveur audio.

Le débit réseaux en RJ45 passe à 1Gb.

Le TRANSPORT est désormais équipé du réglage de volume LEEDH PROCESSING, sur les sorties AES, TOS et S/Pdif.

Ce ne sont en aucun des PC déguisés en lecteurs audio, juste un FPGA très puissant avec une alimentation linéaire. Un ordinateur est un excellent choix pour stocker des fichiers audio, c'est un piètre lecteur. Ce n'est en aucun cas un lecteur sans compromis. Dans les lecteurs NANO les signaux numériques sont entièrement reformatés et resynchronisés. Un puissant anti-jitter équipe les lecteurs Nano. Les caractéristiques sont aux normes professionnelles.

Les lecteurs Nano possèdent des caractéristiques sans compromis , ils peuvent être utilisés dans des systèmes multi-room, avec un ou plusieurs serveurs, une ou plusieurs commandes. Serveur : Les lecteurs Nano sont utilisables avec des serveurs informatiques, NAS, tablette, smartphone, PC, MAC, box, etc. Plusieurs serveurs peuvent être utilisés dans la même installation. Multiroom : les lecteurs Nano peuvent être utilisés en Multiroom, il est possible d'utiliser plusieurs lecteurs dans différentes pièces, tout en diffusant des fichiers audio propres à chaque pièce. Chaque lecteur peut être appelé avec un nom qui lui est propore. Ce qui simplfie les systèmes multi-room. Un outils puissant (page HTML) permet toute sortes de contrôle, dont la mise à jour directe du lecteur via le réseau.

La gestion des flux sonore est réalise avec un FPGA très puissant. Un pico calculateur fait office de gestion des diverses applications, la fabrication du son est entierement mise en forme et décodé par le FPGA. Enfin l'alimentation de puissance est externe au boitier principale afin de limiter toute interférance de bruit. Une seconde alimentation à 2 circuits 3.3v et 5v est implantée dans le boitier principale au plus près des différents circuits afin de limiter le bruit au maximum.

Utilisation : les lecteurs réseaux Nano sont pilotés par tablette, smartphone, PC, Mac, etc. De nombres applications sont possibles. Le système étant complètement ouvert, les possibilités sont infinies. Le libre choix est donné à l'utilisateur. La partie soft est libre et évolutive : nombreuses solutions sur PC, MAC, GSM, TABLETTE (en iOS ou Android).

La technique

Dual Power

Afin d'obtenir le bruit le plus faible possible et d'éviter d'avoir du 230 volts dans le boitier principal, l'alimentation se fait en deux partie. Un premier boitier abaisse la tension à 9 volts. Une seconde alimentation très haute performance est dans le boitier principal. Le bruit global est donc réduit massivement.

Cette approche a deux avantages. Le 220 volts n'est pas dans le boitier principale. Il n'y a donc aucun rayonnement de puissance qui pourrait polluer les circuits sensibles. D'autre part l'absence de transformateur dans le boitier principal évite toutes vibrations transmises aux horloges, ce qui est un bénéfice notoire.

ULNP: Ultra Low Noise Power Supply

L'alimentation des lecteurs fait appel à des circuits très hautes performances permettant d'obtenir des niveaux de bruits jamais atteints dans le monde de l'audio. Le bruit de l'alimentation est de 1µVRMS, et 0.8µVRMS sur les modèles Signature.

ULNC: Ultra Low Noise Clocking

Les horloges qui équipent les lecteurs de réseaux sont de très hautes technologies et permettent une précision hors du commun. Le bruit de phase sur les modèles Signature est de -173dB.

Super Synchronization

L'architecture FPGA permet une synchronisation parfaite des signaux numérique. Le bus I2S est parfaitement synchronisé. Le taux de jitter bat des records jamais atteints auparavant; il n'a jamais était aussi bas dans un lecteur de réseaux (voir ci-dessous: conclusions)

Super Short Design

Grâce à l'architecture FPGA le nombre d'étages et de circuits est réduit au maximum. Le FPGA remplit toutes les fonction de base, récepteur, émetteur, buffer, multiplexage, synchronisation, le bruit et le niveau de jitter s'en trouve drastiquement réduit. Un circuit remplace tout les circuits habituels.

Super Monitoring Flux

Afin d'obtenir le niveau de jitter le plus faible possible le FPGA asservit le nano-ordinateur qui fait office de pile IP. Les flux réseaux sont captés par ce nano-ordinateur sur les réseaux intranet et internet. Le flux audio est entièrement contrôlé et géré par le FPGA. En langage électronique le nano ordinateur est l'esclave, le FPGA le maître. Dans une architecture classique où le nano-ordinateur est maître (la quasi majorité des solutions disponibles sur le marché) le taux de jitter sur le bus I2S est de 1000 pico secondes. Grâce à cette technologie (SMF) innovante le taux s'écroule à 36 pico seconde, ce qui est colossal.

Conclusions :

Comparaison du taux de jitter sur bus I2S des différentes technologies utilisées en audio numérique. Mesures faites à base du MSO64 - 25GHz de Tektronix (moyenne jitter RMS sur plusieurs secondes) :

Un très bon lecteur de CD = 7.22 nanoseconde soit 7220 picoseconde

Un bon lecteur de réseaux = 1.40 nanoseconde soit 1400 picoseconde

Un très bon bus USB = 0.645 nanoseconde soit 645 picoseconde (Amanero)

Un très bon lecteur de réseaux = 0.63 nanoseconde soit 630 picoseconde (avec remise en forme et reclock du bus I2S)

Les lecteurs V2 3D Lab (Engineered) = 0.3 nanoseconde soit 300 picoseconde

Les lecteurs V3 3D Lab ( FPGA 3D-Lab) = 0.036 nanoseconde soit 36 picoseconde

                               Bruit Alimentation         Bruit Horloges   CHASSIS

                               FPGA & HORLOGE

SONATA                 1µVolt  & 1µVolt           -155dB/Hz          classique amortie

TRANSPORT         1µVolt  & 1µVolt            -169dB/Hz          classique amortie

SIGNATURE          1µVolt  & 0.8µVolt         -173dB/Hz          lourd amortie
